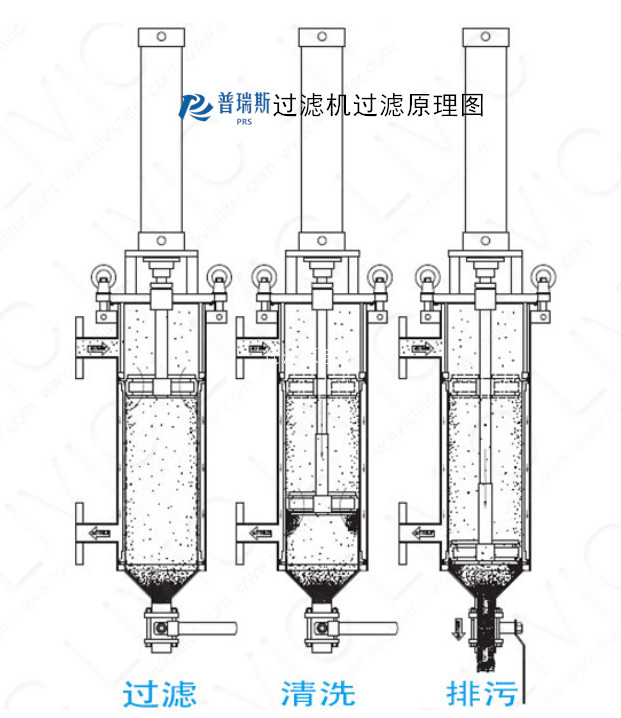

液體從過濾器進口流入，自上向下流動， 透過濾網表面流向出口；當濾網表面收集到一定量的雜質時，（取決于時間、壓差、或手動選擇），電動/氣缸驅動裝配校正器的刮刀緊貼濾網表面轉動，刮除雜質，雜質隨下行液體聚集在收集室，當累積到一定量雜質時，自動排污閥打開，將含高濃度雜質的液體排出，排出殘液進行回收或排放。

GDF型刮刀式過濾器，與反沖型自清洗水過濾器不同，刮刀式過濾器不但用于水過濾，更廣泛適用于溶劑，酸堿液，聚合物，涂料等粘性物料的自清洗過濾， 效率更高，精度范圍30-1500 微米，可以處理粘度高達800,000 厘泊的液體，應用于水處理、石化、冶金、電力、精細化工、涂料、油墨、造紙、食品飲料、制藥、金屬加工等行業。

產品結構圖

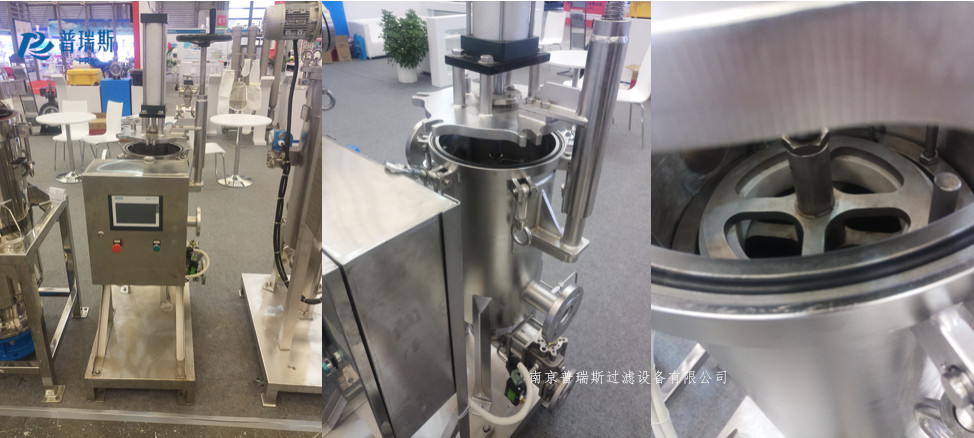

過濾機主體由殼體、過濾元件、氣動/電動裝置、刮刀裝置、氣動排氣閥、控制系統等組成.

主要特點

    ◆全自動在線連續過濾；
    ◆無需更換濾芯等耗材，低環保成本；
    ◆不會因過濾產生壓損；
    ◆始終保持恒定流量；
    ◆封閉式過濾，安全作業；
    ◆無需人工清洗過濾元件；
    ◆排放廢液濃度高；
    ◆緊湊設計，體積小 ；
    ◆結構簡約科學；

適用物料

  適用行業：水處理、電力、鋼鐵、造紙、采礦、石油化工、生物制藥、涂料、油墨、油脂、食品飲料、金屬加工等。

  適用液體類型：臘、煤油、單體、聚合物、水、檸檬酸、發酵液、蛋白質、肥皂、山梨醇、濕部助劑、粘合劑、油墨、顏料、涂料、樹脂、橡膠、乙醇、巧克力、糖果、食用油、高溫油、果汁、冷卻液、柴油等。

產品參數

■ 主要過濾作用：去除大顆粒，定值篩分、凈化流體、保護關鍵設備；

■ 過濾類型：機械刮刷式過濾，自動連續在線過濾；氣缸/電動驅動刮刀式自清洗過濾器主要規格參數；

■ 濾元形式： 楔形絲縫隙型；
■ 可選精度(μm)：25-3000；

■ 過濾面積（m2）：0.4；
■ 殼體材質：304,316L；
■ 適用粘度： 1-800000；

■ 適用溫度（°C）：0-200；

■ 工作壓力(MPa)：0.6, 1.0；
■ 清洗啟動模式：時間啟動，壓差啟動。
